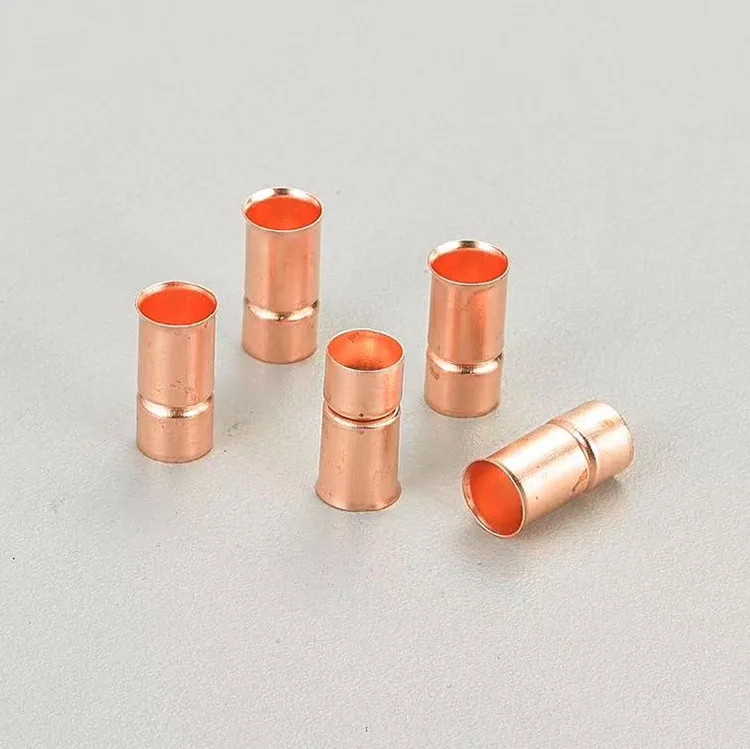

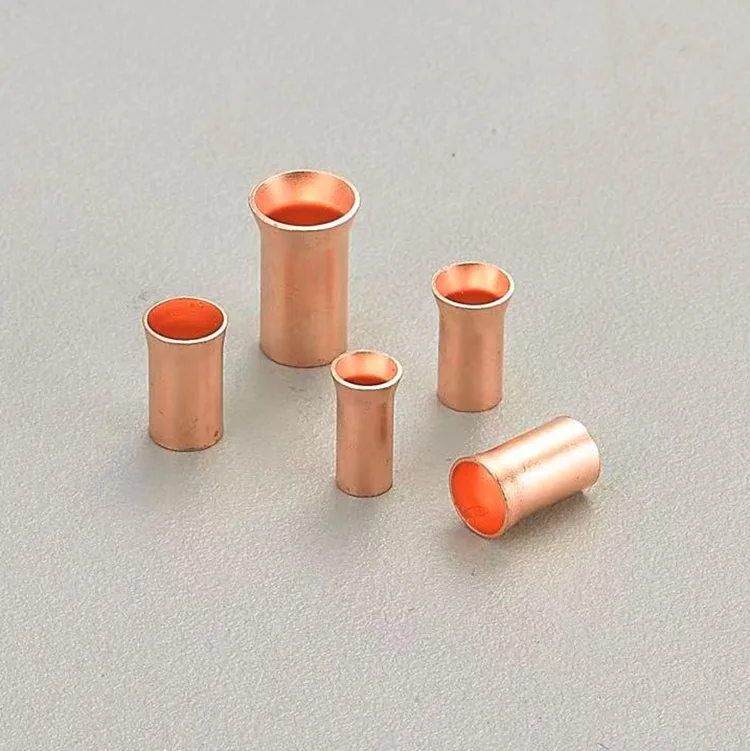

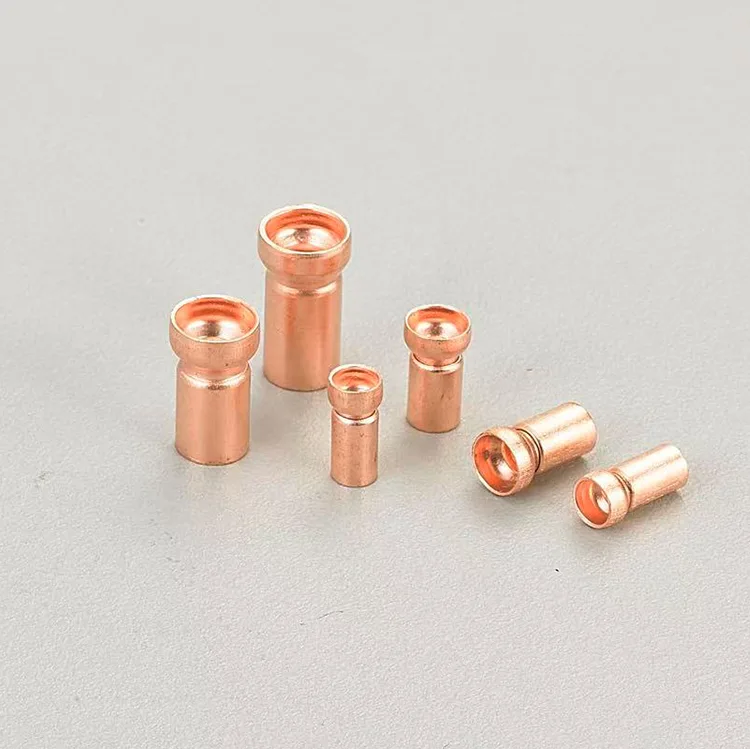

Tuleja z platerowanej czerwonej miedzi

Podczas gdy czysta czerwona miedź T2 zapewnia doskonałą przewodność masową, stan powierzchni determinuje rzeczywistą wydajność w zastosowaniach lutowniczych i kontaktowych. Wysokiej jakości tuleja z platerowanej czerwonej miedzi jest oferowana przez Zenko, profesjonalnego producenta w Chinach. Rozwiązuje ten problem poprzez zastosowanie kontrolowanej warstwy galwanicznej, która optymalizuje powierzchnię pod kątem zamierzonego zastosowania — niezależnie od tego, czy jest to lutowanie na płytce drukowanej, tworzenie odłączalnego styku, czy też odporność na trudne warunki środowiskowe.

Proces powlekania rozpoczyna się od precyzyjnie obrobionej tulei miedzianej. Przed powlekaniem część poddawana jest wieloetapowemu czyszczeniu i aktywacji, aby zapewnić równomierne przyleganie poszycia. Ten etap przygotowania jest krytyczny — słaba przyczepność prowadzi do powstawania pęcherzy lub łuszczenia się powłoki podczas cykli termicznych, co pogarsza zarówno estetykę, jak i wydajność.

Wybór odpowiedniego poszycia do Twojego zastosowania

Cynowanie jest standardem branżowym w zakresie lutowalności. Warstwa cyny o grubości 3–15 μm zapobiega utlenianiu miedzi i zapewnia powierzchnię, która łatwo się lutuje w standardowych temperaturach rozpływu. Zenko kontroluje grubość cynowania z dokładnością do ±1 μm, zapewniając stałą wydajność lutowania w dużych seriach produkcyjnych.

Doskonałość produkcji w Zenko

Linia galwaniczna Zenko jest zintegrowana z naszym warsztatem obróbki CNC, co pozwala nam kontrolować cały proces produkcyjny od surowca po gotową, platerowaną tuleję. Ta pionowa integracja oznacza szybszą realizację, lepszą kontrolę jakości i możliwość realizacji niestandardowych żądań, z którymi samodzielne zakłady galwaniczne nie są w stanie skutecznie obsłużyć.

Do każdej tulejki z czerwonej miedzi platerowanej dołączony jest pomiar grubości powłoki (XRF lub przekrój poprzeczny), wyniki testu przyczepności (próba zginania zgodnie z ASTM B571) oraz raporty z testu lutowalności na żądanie. Dla klientów z branż regulowanych zapewniamy również certyfikaty materiałowe i dokumentację zgodności z RoHS/REACH.

Gdzie platerowane tuleje zapewniają wartość

W montażu PCB tuleje z cynowanej czerwonej miedzi lutują się płynnie i niezawodnie, redukując puste przestrzenie i poprawiając niezawodność połączeń. W elektronice RF i wysokiej częstotliwości posrebrzane przepusty utrzymują integralność sygnału, minimalizując rezystancję styków w każdym punkcie połączenia. W środowiskach przemysłowych i morskich tuleje niklowane są odporne na korozję i zachowują wydajność przez lata eksploatacji.

Zenko współpracuje bezpośrednio z inżynierami projektantami, aby określić optymalny rodzaj i grubość poszycia dla każdego zastosowania. Nasz zespół inżynierów może przejrzeć Twoje rysunki, zalecić alternatywy, jeśli można poprawić koszty lub wydajność, a także dostarczyć próbki do testów walidacyjnych. Skontaktuj się z nami już dziś, aby omówić wymagania dotyczące tulei z czerwonej miedzi cynowanej.

Rozpocznij swoje zamówienie niestandardowe

Wyślij swoje specyfikacje lub rysunki do Zenko, aby uzyskać szybką wycenę i aranżację próbek. Nasz zespół inżynierów zazwyczaj odpowiada w ciągu 24 godzin, podając rekomendacje i ceny.

Nieizolowane złącze stykowe (rozmiary można dostosować)
							Materiał: czerwona miedź (C1220/TP2)
NR POZYCJI	Wymiar (mm)						Rozmiar kabla
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4,05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5,6 D	11	7	3.6	5.6	6.02	6
3,4D	8.5	4.4	2.1	3.38	3.8	5.2
1,9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Platerowanie	Cynowanie, niklowanie, antyutlenianie powierzchni
Twardość i stan	M/Y/Y2 (HV45-75/90-110/110-130)
Uwaga:	Przyjmuj niestandardowe zamówienia o dowolnym rozmiarze
