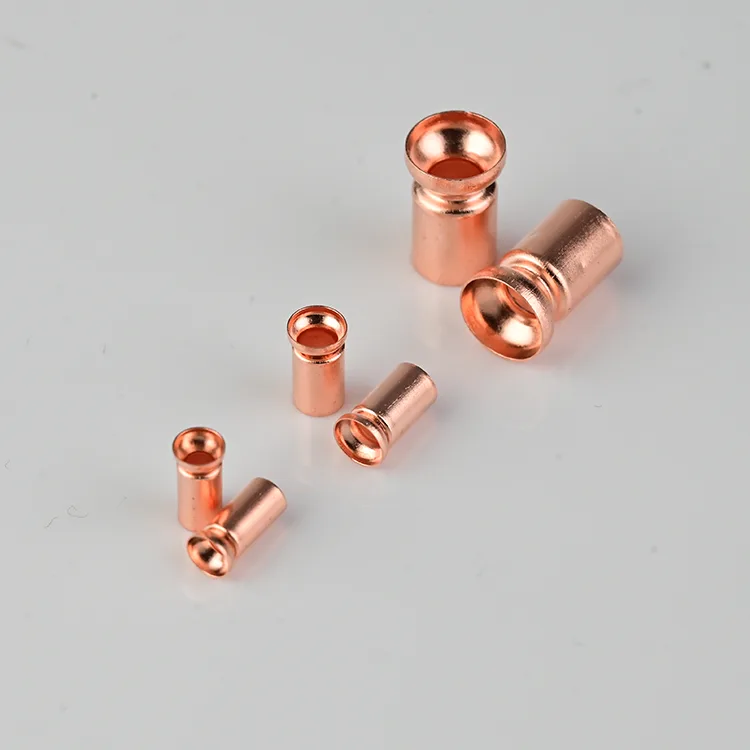

Wysokoprądowa tuleja z czerwonej miedzi

Projektowanie dla zastosowań wysokoprądowych

Gdy prąd przekracza 100 A, liczy się każdy miliom rezystancji. Wysokoprądowa tuleja z czerwonej miedzi w fabryce Zenko, produkowana w Chinach, ma grubsze ścianki, większe przekroje i precyzyjnie obrobione powierzchnie, aby wytrzymać długotrwałe obciążenia wysokoprądowe bez przegrzania. Konstrukcja z fioletowej miedzi T2 zapewnia przewodność na poziomie ≥98% IACS, minimalizując straty mocy i wzrost temperatury pod obciążeniem.

W wysokoprądowych połączeniach szyn zbiorczych najbardziej krytycznym punktem jest interfejs stykowy. Źle obrobiona tuleja tworzy mikroszczeliny, które zwiększają rezystancję styku i prowadzą do gorących punktów. Nasza precyzyjna obróbka CNC gwarantuje, że każda wysokoprądowa tuleja z czerwonej miedzi ma gładką, płaską powierzchnię styku, która idealnie pasuje do szyn zbiorczych, zacisków i końcówek kablowych, eliminując interfejsy o wysokiej rezystancji, zanim będą mogły się uformować.

Zarządzanie ciepłem w systemach wysokoprądowych

Ciepło jest wrogiem systemów wysokoprądowych. W miarę przepływu prądu ogrzewanie rezystancyjne podnosi temperaturę każdego elementu na ścieżce prądu. Jako profesjonalny producent w Chinach, wysokoprądowa tuleja miedziana Zenko została zaprojektowana z myślą o wydajności termicznej. Fioletowa miedź o wysokiej czystości zapewnia doskonałą przewodność cieplną (≥385 W/m·K), skutecznie przenosząc ciepło z miejsca połączenia do otaczającej konstrukcji.

Do zastosowań przekraczających prąd ciągły 300A polecamy naszą serię do dużych obciążeń o zwiększonej grubości ścianek i zoptymalizowanej powierzchni do odprowadzania ciepła. Każda wysokoprądowa tuleja z czerwonej miedzi z tej serii jest przed wysyłką indywidualnie testowana pod kątem dokładności wymiarowej i jakości powierzchni. Ta dbałość o szczegóły jest powodem, dla którego inżynierowie energetyczni na całym świecie ufają firmie Zenko w zakresie najbardziej wymagających projektów połączeń wzajemnych o dużym natężeniu prądu.

Aplikacje, które wymagają więcej

Stacje szybkiego ładowania pojazdów elektrycznych, systemy magazynowania energii akumulatorów (BESS), przemysłowe panele dystrybucji energii i zasilacze bezprzerwowe (UPS) wymagają solidnych, wysokoprądowych połączeń wzajemnych. Wysokoprądowa tuleja miedziana z czerwonej miedzi firmy Zenko została zatwierdzona do stosowania w tych zastosowaniach, ze sprawdzoną wydajnością w systemach przenoszących prąd ciągły od 200 A do 600 A.

W przeciwieństwie do standardowych przepustów miedzianych, które mogą pracować w zastosowaniach sygnałowych lub niskoprądowych, nasza seria wysokoprądowa została specjalnie zaprojektowana pod kątem wymagań termicznych i mechanicznych systemów zasilania. Zenko oferuje pełne dostosowanie do unikalnych zastosowań wysokoprądowych – niezależnie od tego, czy potrzebujesz specjalnej średnicy wewnętrznej dla kabla o dużym przekroju, niestandardowej długości dopasowanej do układu szyn zbiorczych, czy też specjalnej obróbki powierzchni dla Twojego środowiska operacyjnego.

Jakość, którą możesz zmierzyć

Każda wysokoprądowa tuleja z czerwonej miedzi w fabryce Zenko działa w ramach zarządzania jakością ISO 9001, a nasze testy obejmują weryfikację przewodności, pomiar wymiarów i kontrolę jakości powierzchni. W przypadku zastosowań wysokoprądowych, w których awaria nie wchodzi w grę, ten poziom identyfikowalności i zapewnienia jakości ma znaczenie.

Niezależnie od tego, czy projektujesz infrastrukturę ładowania pojazdów elektrycznych nowej generacji, czy modernizujesz przemysłowy system dystrybucji energii, wysokoprądowa tuleja z czerwonej miedzi zapewnia wydajność, niezawodność i możliwości dostosowania, których potrzebujesz. Skontaktuj się z naszym zespołem inżynierów już dziś, aby omówić wymagania dotyczące połączeń wysokoprądowych.

Poproś o wycenę

Wyślij swoje rysunki lub specyfikacje do Zenko, aby uzyskać szybką i konkurencyjną wycenę. Próbki dostępne na życzenie.

Nieizolowane złącze stykowe (rozmiary można dostosować)
							Materiał: czerwona miedź (C1220/TP2)
NR POZYCJI	Wymiar (mm)						Rozmiar kabla
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4,05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5,6 D	11	7	3.6	5.6	6.02	6
3,4D	8.5	4.4	2.1	3.38	3.8	5.2
1,9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Platerowanie	Cynowanie, niklowanie, antyutlenianie powierzchni
Twardość i stan	M/Y/Y2 (HV45-75/90-110/110-130)
Uwaga:	Przyjmuj niestandardowe zamówienia o dowolnym rozmiarze
