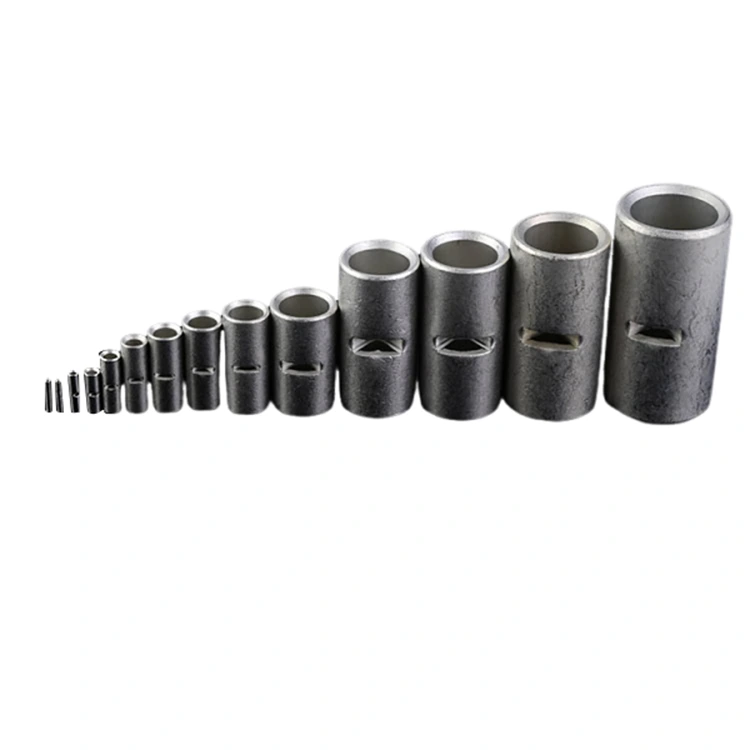

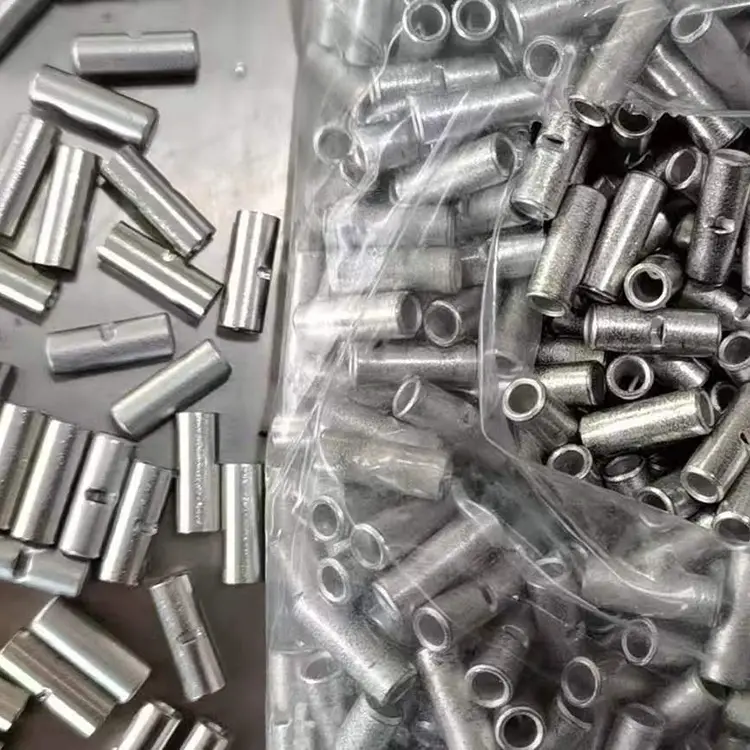

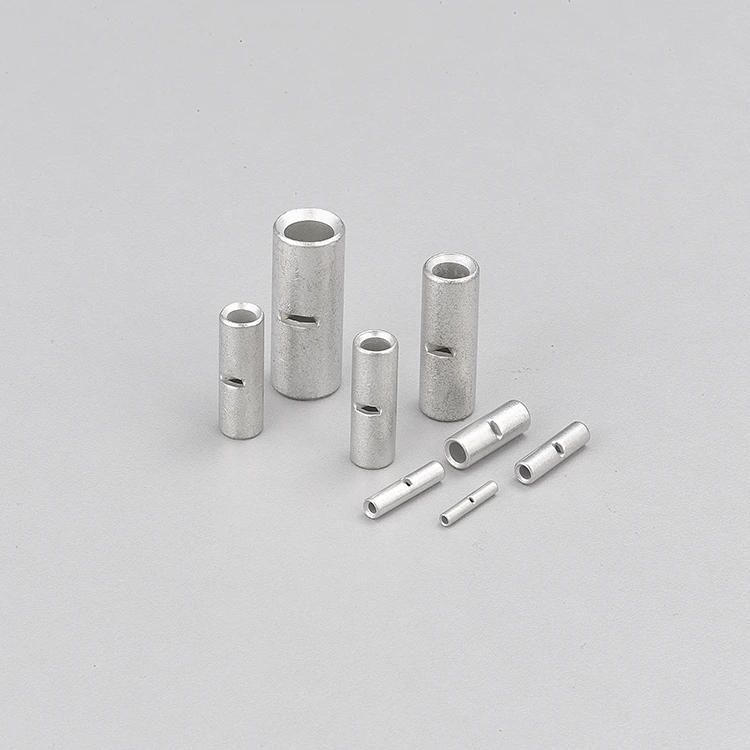

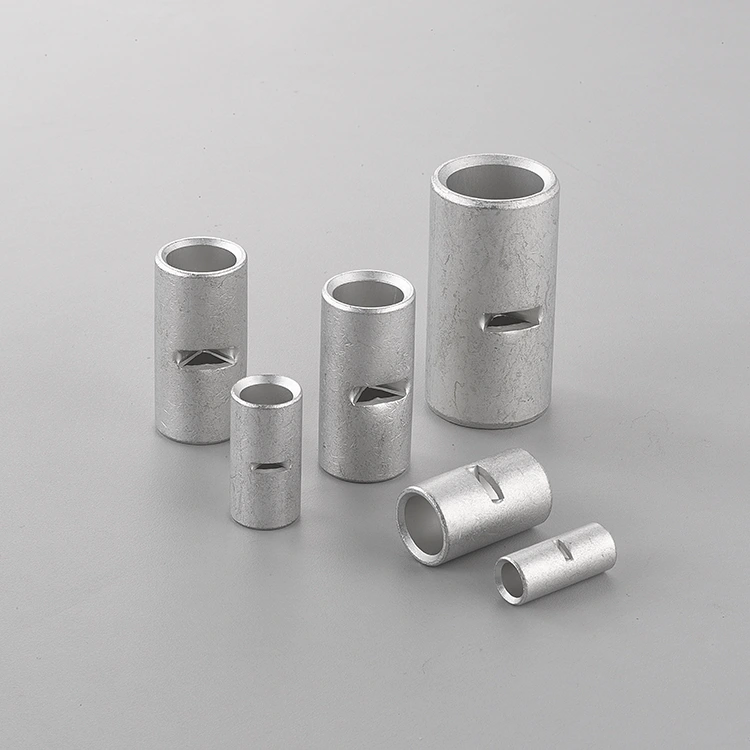

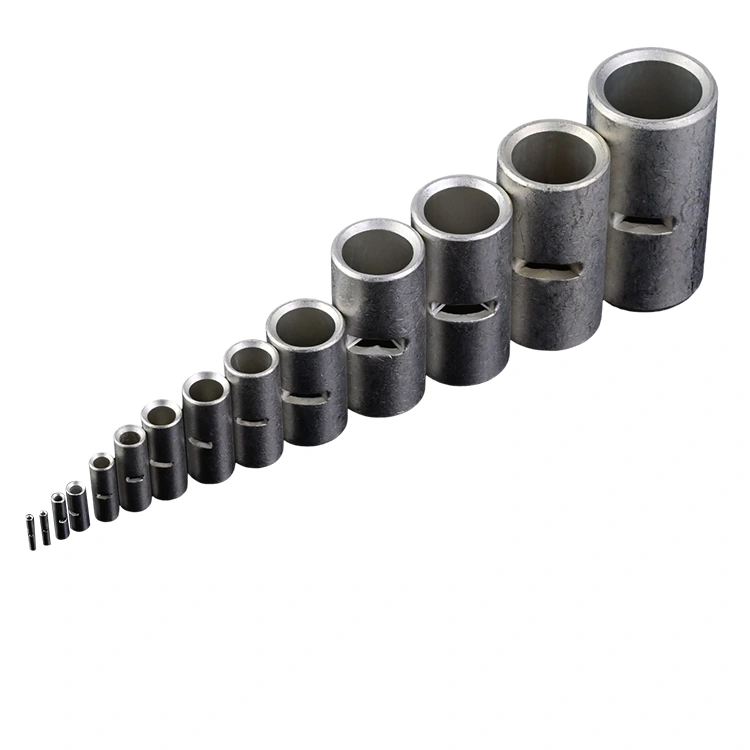

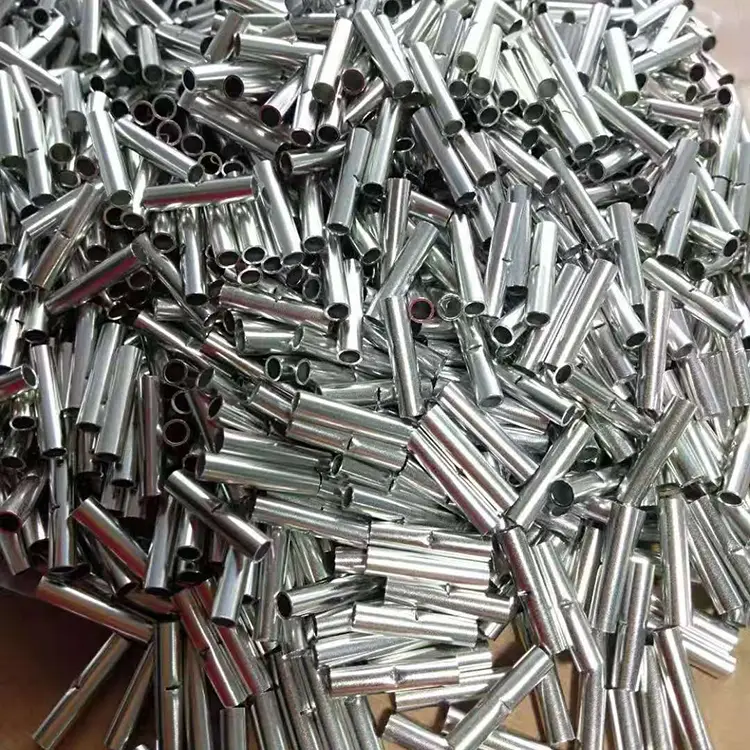

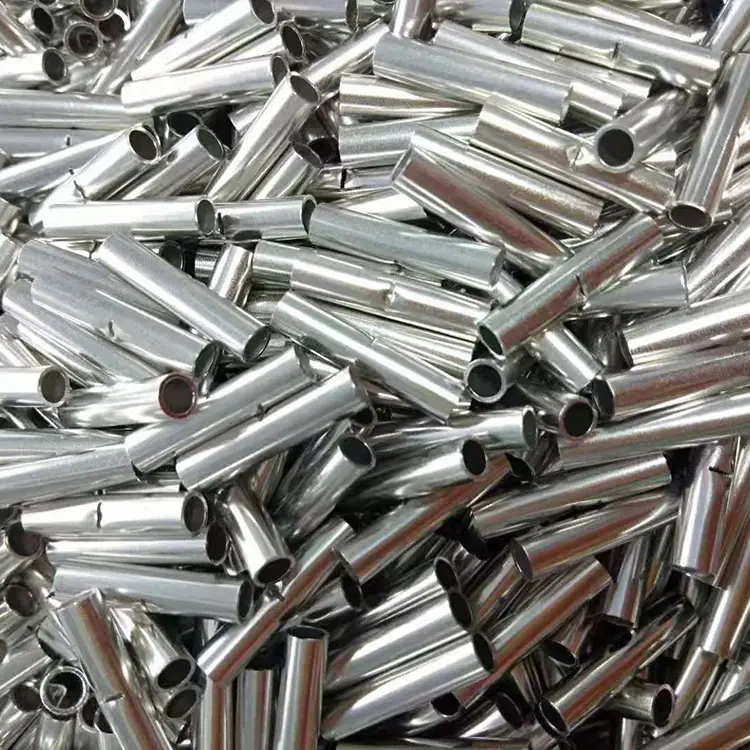

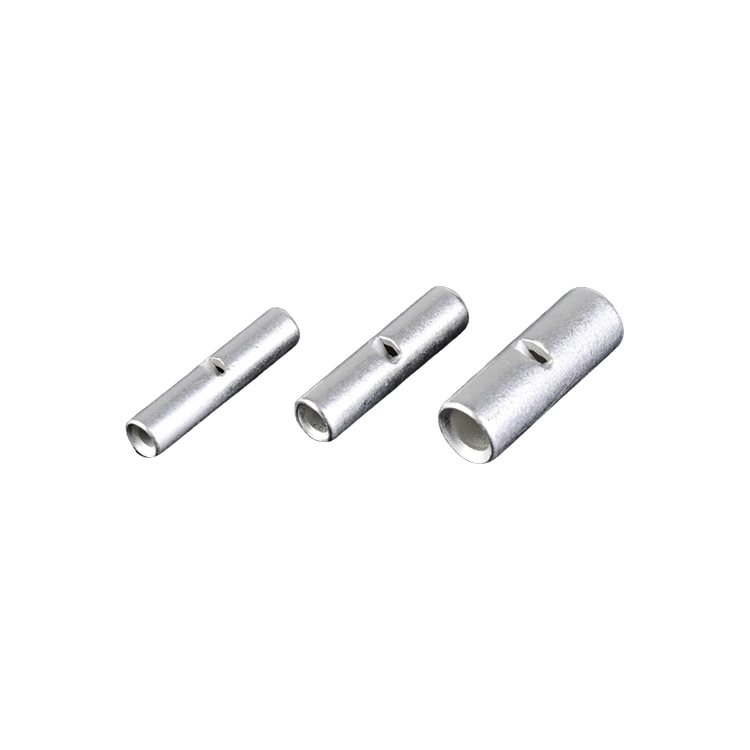

Łącznik stykowy z cynowanej miedzi

Jako profesjonalny producent z Chin, Zenko pragnie dostarczyć Państwu wysokiej klasy łącznik stykowy z cynowanej miedzi, który ma podwójnie fazowane końce. Te podwójnie sfazowane końce zostały zaprojektowane tak, aby ułatwić wkładanie przewodu i zmniejszyć kolizję z żyłami podczas montażu. Tuleja może być produkowana w różnych wymiarach, zakresach twardości i grubościach powłoki, aby dopasować ją do rozmiaru drutu i wymagań dotyczących zaciskania.

Aby zapewnić spójność produkcji, proces produkcyjny obejmuje wyżarzanie próżniowe, czyszczenie ultradźwiękowe, kontrolę wymiarową i kontrolę wizualną CCD, przy czym specyfikacje są kontrolowane zgodnie z wymaganiami klienta i produktu.

Zalety produktu

Powierzchnia cynowana o grubości 2,5 μm

Zapewnia określoną warstwę ochronną cyny na powierzchni miedzi i wspiera odporność na utlenianie w określonych warunkach.

Konstrukcja z miedzi OFC

Zapewnia przewodzącą podstawę wymaganą do połączeń przewodów elektrycznych, jednocześnie umożliwiając kontrolowane odkształcenie mechaniczne podczas zaciskania.

Konstrukcja z podwójną fazą

Ułatwia wprowadzanie przewodów i pomaga zredukować zakłócenia w żyłach przewodów podczas montażu.

Kontrolowane wyżarzanie

Pomaga ustalić stałą twardość miedzi w celu uzyskania bardziej przewidywalnych odkształceń po zaciśnięciu.

Dane techniczne

Projekt inżynieryjny

Podwójnie fazowane końcówki

Sfazowane otwory zapewniają płynniejszą ścieżkę wprowadzania przewodów podczas wkładania. Pomaga to zmniejszyć kontakt ostrych krawędzi tulejki z pojedynczymi żyłami drutu, szczególnie gdy złącze jest używane z przewodami drobnożyłowymi.

Geometria umożliwia także szybsze ręczne lub automatyczne wprowadzanie drutu oraz bardziej spójne pozycjonowanie przed zaciśnięciem.

Konstrukcja z miedzi cynowanej

Miedziana tuleja zapewnia ścieżkę przewodzącą pomiędzy połączonymi przewodami. Powierzchnia cyny pomaga chronić miedź przed utlenianiem i wilgocią, zapewniając jednocześnie odpowiednią powierzchnię do połączeń elektrycznych.

W zależności od wymaganej konfiguracji produktu można określić minimalną grubość cynowania 2,5 μm.

Kontrolowana twardość rękawa

Właściwości mechaniczne tulei miedzianej wpływają na odkształcenie cylindra podczas zaciskania. Kontrolowany zakres twardości pomaga zapewnić bardziej przewidywalne odkształcenie w określonych warunkach zagniatania.

W przypadku produktów niestandardowych twardość można dostosować do konstrukcji drutu, rozmiaru przewodu i wymagań dotyczących narzędzi do zaciskania

Scenariusze zastosowań

Łącznik stykowy z cynowanej miedzi nadaje się do zastosowań związanych z montażem przewodów i wiązek przewodów, gdzie wymagane jest spójne zaciskanie, przewodność elektryczna i ochrona powierzchni.

Pojazdy elektryczne (EV)

Używany do odpowiednich zespołów przewodów i wiązek przewodów, w tym falownika, sterownika silnika i połączeń ładowarki pokładowej.

Fotowoltaika i magazynowanie energii

Nadaje się do okablowania w sprzęcie fotowoltaicznym, systemach magazynowania energii, szafach inwerterowych i zespołach stojaków akumulatorowych.

Przemysłowe systemy sterowania i VFD

Zaprojektowany do połączeń przewodów wewnątrz szaf sterowniczych, sprzętu VFD, maszyn przemysłowych i elektrycznych systemów sterowania.

Infrastruktura ładowania

Można dostosować do połączeń kabli i wiązek przewodów w sprzęcie ładującym zgodnie z rozmiarem przewodu, wymaganiami prądowymi i specyfikacjami zaciskania.

Jak produkt jest wytwarzany?

Formowanie miedzi

Miedź OFC jest formowana w wymaganą geometrię tulei zgodnie z określoną średnicą wewnętrzną, średnicą zewnętrzną, grubością ścianki i długością.

Precyzyjne cięcie i fazowanie

Tulejki są precyzyjnie przycinane do wymaganych wymiarów, a następnie poddawane są dwustronnemu fazowaniu w celu kontrolowania geometrii otworu i ułatwienia wprowadzenia przewodu.

Wyżarzanie próżniowe

Obróbka na zimno może zmienić wewnętrzną strukturę i twardość miedzi. Wyżarzanie próżniowe służy do złagodzenia naprężeń wewnętrznych i ustalenia wymaganej twardości materiału przed dalszą obróbką.

Temperaturę wyżarzania i warunki przetrzymywania można kontrolować w zależności od docelowego zakresu twardości.

Czyszczenie ultradźwiękowe

Po uformowaniu i obróbce tuleje poddawane są czyszczeniu ultradźwiękowemu w celu usunięcia pozostałości po obróbce, takich jak olej i drobne cząstki metalu.

Wieloetapowy proces czyszczenia może obejmować:

Czyszczenie alkaliczne → Płukanie wodą → Obróbka powierzchni → Suszenie gorącym powietrzem

Proces czyszczenia przygotowuje powierzchnię miedzi do późniejszego powlekania i pomaga utrzymać stałą czystość powierzchni.

Cynowanie elektrolityczne

Oczyszczone tuleje miedziane są cynowane galwanicznie w celu uzyskania określonego wykończenia powierzchni i grubości powłoki. Standardowa konfiguracja zapewnia warstwę cyny o grubości co najmniej 2,5 μm, a w przypadku niestandardowych wymagań dostępne jest grubsze pokrycie.

Kontrola jakości i inspekcja

Kontrola wymiarowa

Do weryfikacji wymiarów krytycznych wykorzystuje się dedykowane sprawdziany i sprzęt pomiarowy, m.in.:

· Średnica wewnętrzna

· Średnica zewnętrzna

· Długość całkowita

· Grubość ścianki

· Wymiary fazowania

Pomiary te pomagają zapewnić zgodność z określonymi rozmiarami przewodów i narzędziami do zaciskania.

Weryfikacja twardości

Twardość wyżarzonych tulejek miedzianych można sprawdzić w określonym zakresie twardości, aby zachować spójność pomiędzy partiami produkcyjnymi.

Kontrola poszycia

Grubość cynowania i stan powierzchni można sprawdzić zgodnie z obowiązującą specyfikacją produktu.

Elementy podlegające inspekcji mogą obejmować:

· Grubość poszycia

· Pokrycie powierzchni

· Zadrapania

· Przebarwienia

· Łuszczenie się lub widoczne wady powierzchni

Kontrola wizualna CCD

Systemy wizyjne CCD można wykorzystać do automatycznej kontroli części produkcyjnych pod kątem wad wizualnych i wymiarowych, w tym:

· Asymetria fazowania

· Zadziory

· Zarysowania powierzchni

· Odkształcenie

· Ciało obce

· Widoczne wady powłoki

Testy mechaniczne i elektryczne

Jeśli wymaga tego specyfikacja produktu, gotowe złącza można ocenić pod kątem:

· Siła wyciągania

· Rezystancja styku

· Wydajność zaciskania

· Wydajność przy wzroście temperatury

Często zadawane pytania

1. Do czego służy łącznik stykowy z cynowanej miedzi?

Służy do łączenia dwóch przewodów od końca do końca poprzez zaciskanie, zwykle w przypadku pojazdów elektrycznych, falowników, magazynów energii, szaf sterowniczych i okablowania przemysłowego.

2. Dlaczego złącze miedziane jest cynowane?

Cynowanie pomaga chronić powierzchnię miedzi przed utlenianiem i wilgocią, zapewniając jednocześnie odpowiednią przewodzącą powierzchnię połączenia. Standardowa grubość poszycia wynosi ≥2,5 μm.

3. Jakie są zalety konstrukcji z podwójnym fazowaniem?

Sfazowane końce płynnie prowadzą druty do tulei, pomagając zmniejszyć uszkodzenia żyły i poprawić wydajność zagniatania.

4. Dlaczego stosuje się wyżarzanie próżniowe?

Wyżarzanie próżniowe pomaga kontrolować twardość miedzi i łagodzi naprężenia wewnętrzne, wspierając bardziej spójne odkształcenie podczas zaciskania.

5. Czy produkt można dostosować?

Tak. Wymiary, twardość, grubość cynowania, oznakowanie i opakowanie można dostosować do rozmiaru drutu, narzędzi i wymagań aplikacji.
