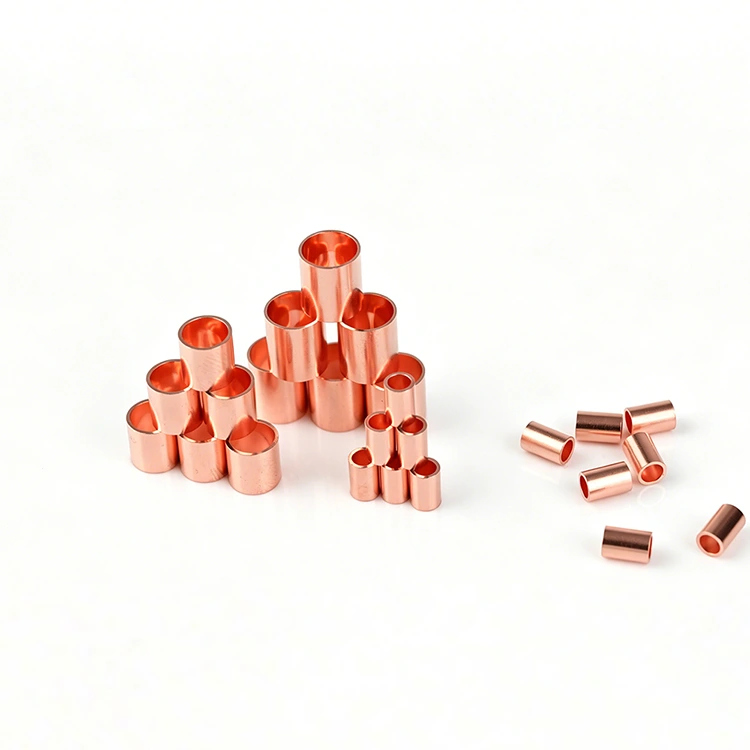

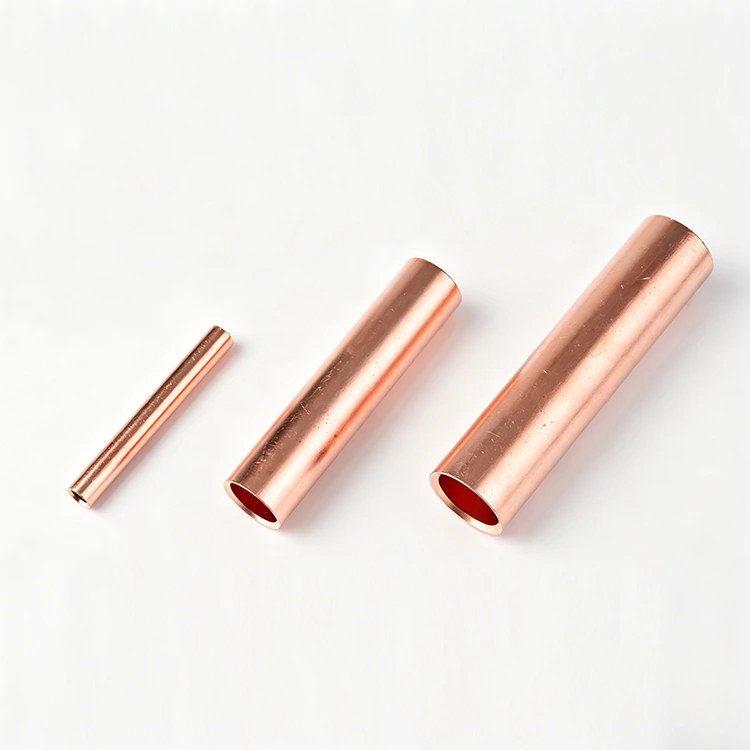

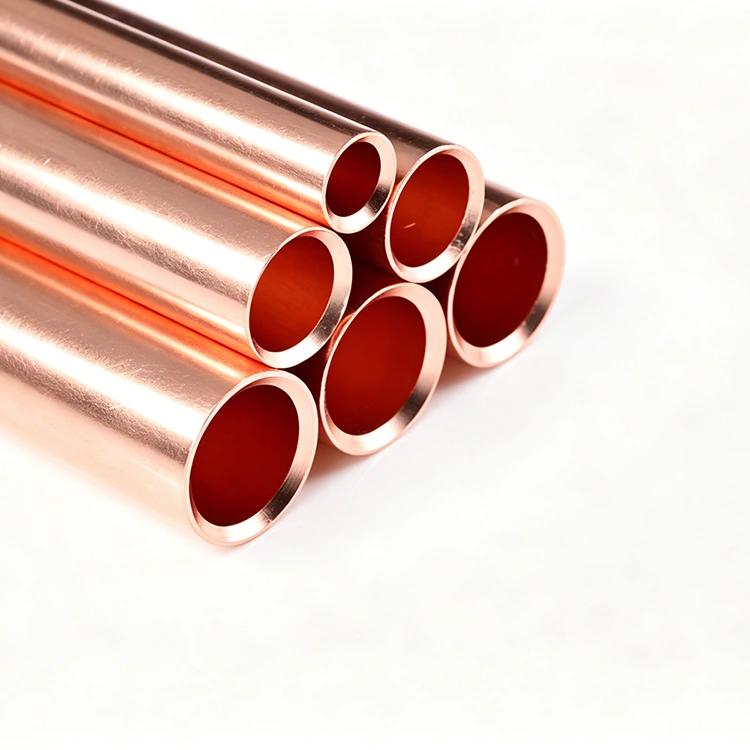

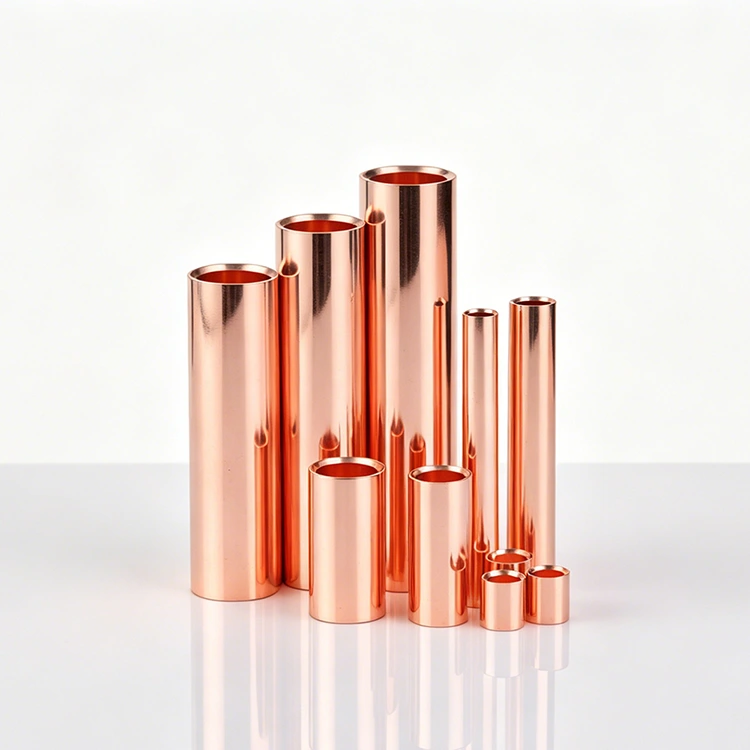

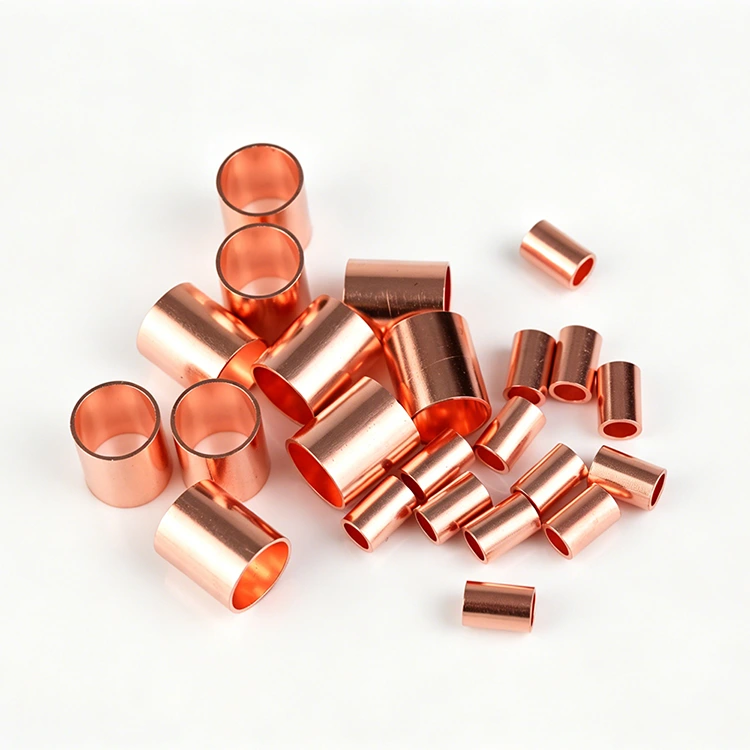

Wysokoprądowa końcówka doczołowa z czerwonej miedzi

Wysokiej jakości wysokoprądowa końcówka doczołowa z czerwonej miedzi oferowana jest przez chińskiego producenta Zenko. Służy jako profesjonalne miedziane złącza stykowe dostosowane do nowych scenariuszy energetycznych. Wykonane z miedzi o wysokiej czystości i wysokiej przewodności, doskonale nadają się do fotowoltaiki, magazynowania energii i nowych systemów okablowania pojazdów energetycznych. Przyjmując lekką konstrukcję w celu zaoszczędzenia miejsca na instalację, produkt obejmuje pełny zakres rozmiarów i obsługuje niestandardowe specyfikacje. Dzięki mocnemu zaciskaniu i stabilnemu stykowi elektrycznemu w pełni spełnia wymagania dotyczące połączeń wysokoprądowych różnych nowych urządzeń energetycznych.

Co to jest wysokoprądowy terminal doczołowy z czerwonej miedzi?

Wysokoprądowe końcówki doczołowe Zenko Factory z czerwonej miedzi to profesjonalne, wytrzymałe złącza miedziane, zaprojektowane zarówno do zastosowań morskich, jak i nowych zastosowań energetycznych. Wykonane z czerwonej miedzi o wysokiej czystości i przewodności, poddanej zaawansowanej obróbce przeciwutleniającej, zaciski te zapewniają wyjątkową odporność na wilgoć i mgłę solną, stabilny kontakt elektryczny oraz niskie wytwarzanie ciepła przy obciążeniach wysokoprądowych. Zaprojektowane zgodnie ze standardami branży energetycznej, zapewniają bezpieczne, odporne na wibracje połączenia zaciskane, które pozostają szczelne bez poluzowania, co czyni je idealnymi do bezpiecznych i niezawodnych połączeń liniowych w trudnych warunkach.

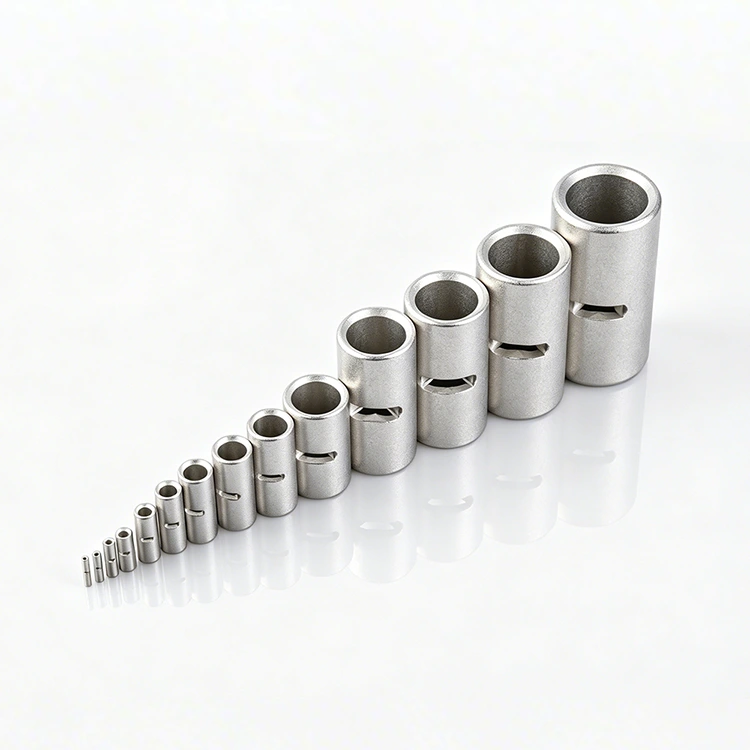

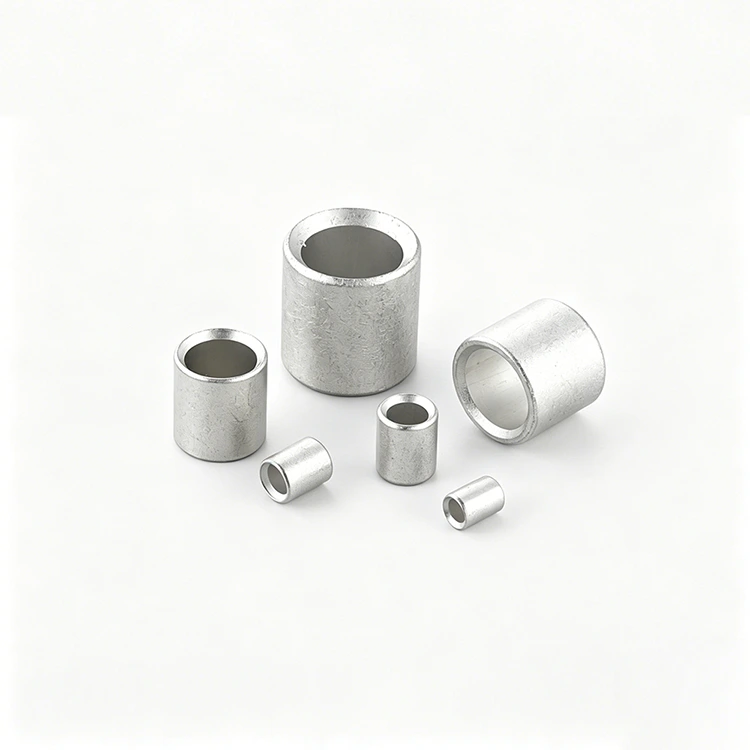

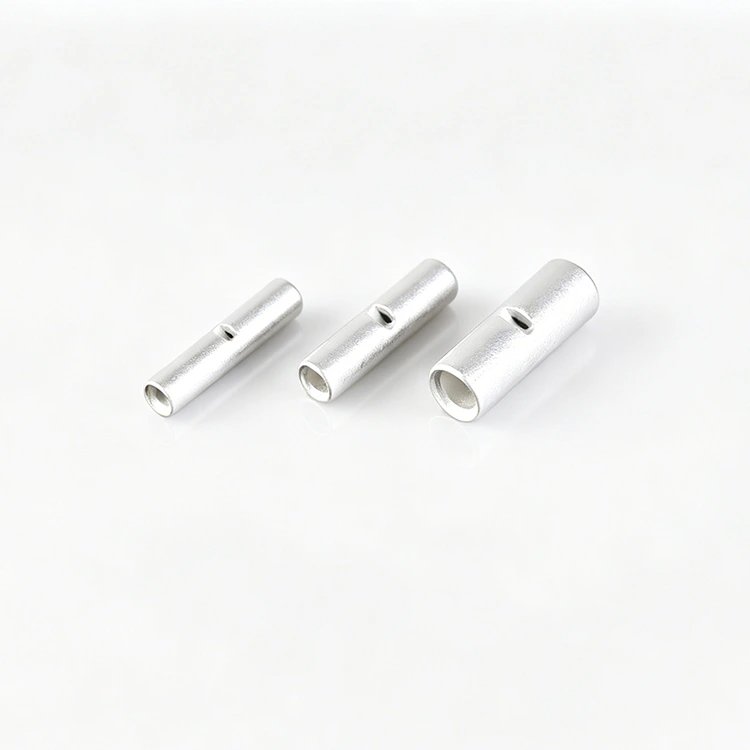

Nieizolowane złącze stykowe (rozmiary można dostosować)
Materiał: czerwona miedź (C1100/C1220)
NR POZYCJI	Wymiar (mm)				Rozmiar kabla
	L	D	d1	t	mm2	A.W.G
BN1,25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3,5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Kluczowe funkcje i zalety

● Konstrukcja z czerwonej miedzi o wysokim natężeniu prądu: Wykonana w 99,9% z czystej czerwonej miedzi o wysokiej przewodności, zapewniająca niskie wytwarzanie ciepła i wydajne przenoszenie mocy przy dużych obciążeniach.

● Ochrona klasy morskiej: Profesjonalna obróbka antyutleniająca i pasywacyjna zapewnia doskonałą odporność na wilgoć i mgłę solną, odpowiednia dla morskich systemów dystrybucyjnych i trudnych warunków przemysłowych.

● Zoptymalizowany pod kątem nowej energii: dostosowany do scenariuszy nowego zapotrzebowania na energię o wysokim zapotrzebowaniu, w tym systemów fotowoltaicznych, jednostek magazynowania energii i systemów okablowania pojazdów elektrycznych.

● Bezpieczne, odporne na wibracje zaciskanie: Stała wydajność zaciskania zapewnia trwałe, szczelne połączenia, które nie poluzują się pod wpływem wibracji lub cykli termicznych.

● Lekka konstrukcja zajmująca mało miejsca: Kompaktowa, lekka konstrukcja pozwala zaoszczędzić miejsce na instalację, zachowując jednocześnie solidną wytrzymałość mechaniczną.

● Pełny zakres rozmiarów i dostosowywanie: Dostępny jest pełny zakres rozmiarów, z obsługą niestandardowych specyfikacji w celu spełnienia unikalnych wymagań projektu.

● Wydajność zgodna z branżą: Wyprodukowano zgodnie ze standardami branży energetycznej, zapewniając stabilną wydajność styków i niezawodne połączenia obwodów.

Dane techniczne

● Materiał: czerwona miedź o wysokiej czystości

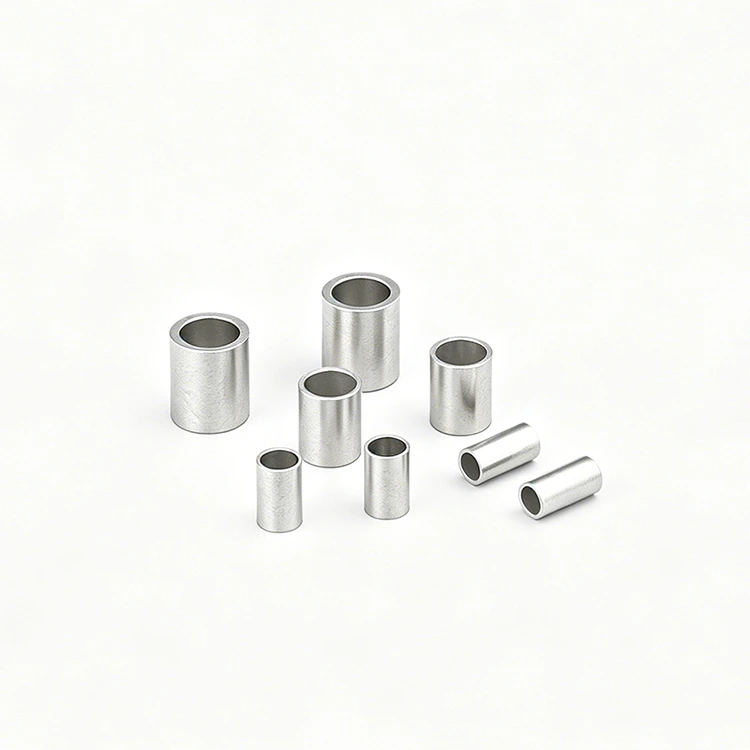

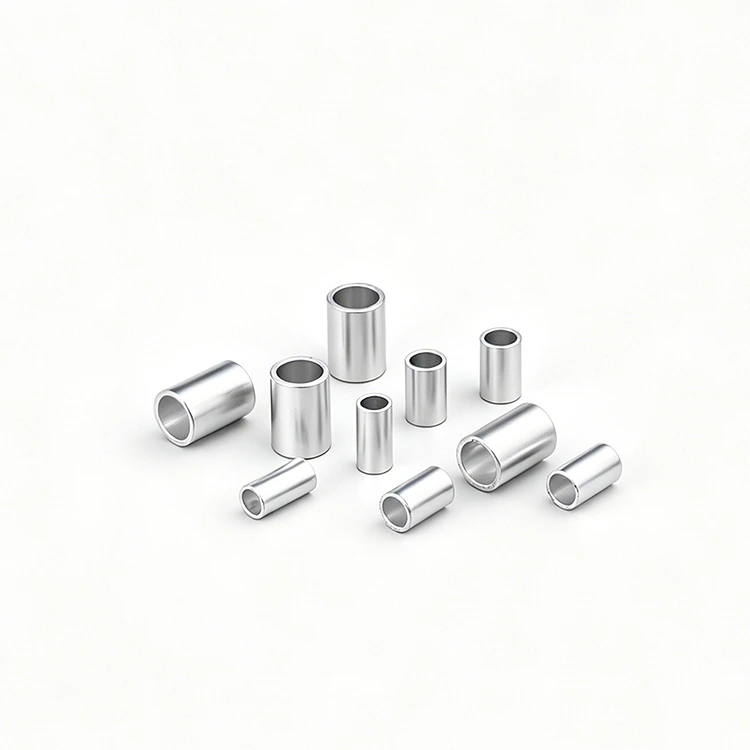

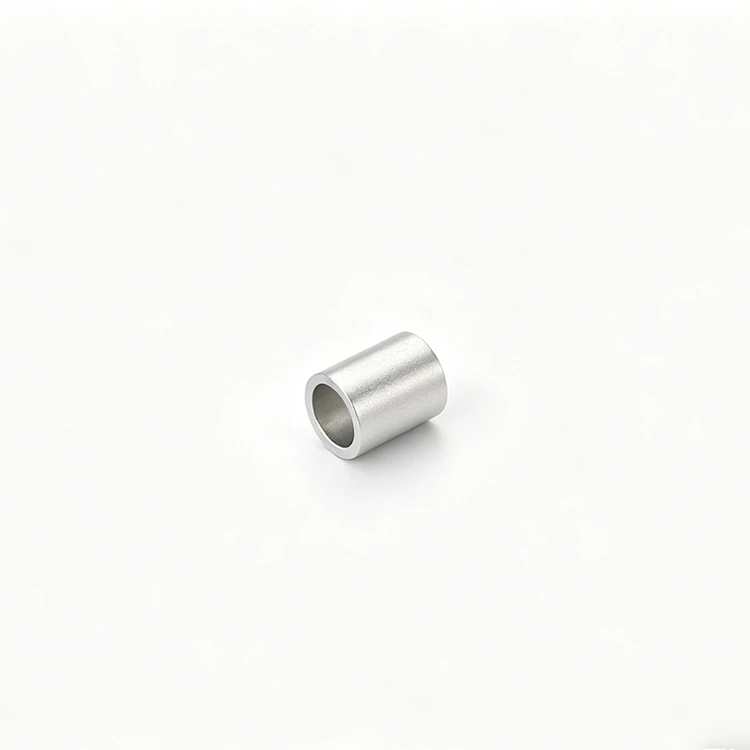

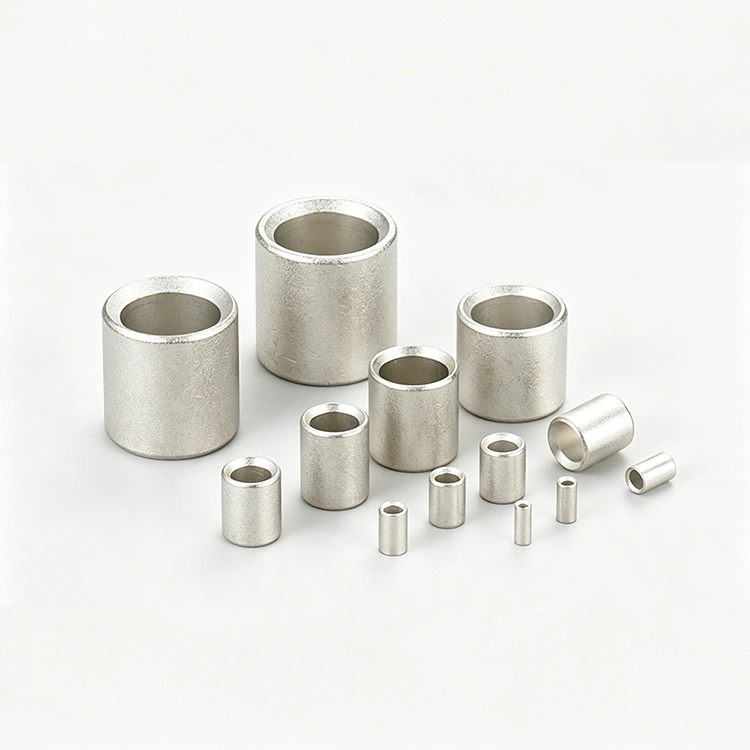

● Obróbka powierzchniowa: Pasywacja antyoksydacyjna (dostępne opcjonalnie cynowanie)

● Typ połączenia: Zaciskanie na zimno (nie wymaga spawania)

● Prąd znamionowy: do 600A (różni się w zależności od rozmiaru)

● Temperatura pracy: -40°C do +125°C

● Odporność na mgłę solną: ≥ 72 godziny (test neutralnej mgły solnej)

● Wytrzymywane napięcie: ≥ 2 kV AC (zgodnie ze standardami branżowymi)

● Zakres przewodów: AWG 22 do AWG 2/0 (dostępne rozmiary niestandardowe)

Szerokie zastosowania

● Okrętowe szafy rozdzielcze i pokładowe systemy elektryczne

● Fotowoltaiczne (PV) systemy energii słonecznej

● Systemy magazynowania energii (ESS) i banki akumulatorów

● Okablowanie pojazdów elektrycznych (EV) i pojazdów hybrydowych

● Przemysłowe urządzenia wysokoprądowe i sieci energetyczne

● Panele sterowania automatyką i ciężkie maszyny

● Projekty związane z energetyką wiatrową i odnawialnymi źródłami energii

Instrukcje instalacji

1. Przygotowanie przewodu: Zdejmij izolację z końcówki przewodu, aby dopasować ją do długości końcówki, upewniając się, że żadna żyła nie zostanie przecięta ani uszkodzona.

2. Wkładanie: Włóż całkowicie odizolowany przewód do zacisku, aż dotrze do końca cylindra.

3. Zaciskanie: Użyj wysokiej jakości narzędzia do zaciskania o dopasowanym rozmiarze, aby wywrzeć równomierny nacisk na tuleję końcówki.

4. Kontrola: Delikatnie pociągnij za przewód, aby sprawdzić, czy połączenie jest pewne i nie powoduje poślizgu ani ruchu.

5.Izolacja: Zakryj złącze zaciskane rurką termokurczliwą lub taśmą elektryczną, aby zabezpieczyć je przed wilgocią, korozją i zwarciami.

Zapewnienie jakości

Wszystkie wysokoprądowe końcówki Zenko z czerwonej miedzi przechodzą rygorystyczne testy kontroli jakości, w tym:

● Badanie składu surowców i przewodności

● Testowanie odporności na mgłę solną i korozję

● Testowanie obciążenia wysokoprądowego i wytwarzania ciepła

● Testowanie mechanicznej wytrzymałości na wyciąganie i wibracji

● Dokładność wymiarowa i kontrola wydajności zaciskania

Fabryka Zenko zobowiązała się do dostarczania niezawodnych, wysokoprądowych końcówek przyłączeniowych z czerwonej miedzi, które spełniają najbardziej rygorystyczne wymagania morskie, przemysłowe i nowe wymagania energetyczne.
