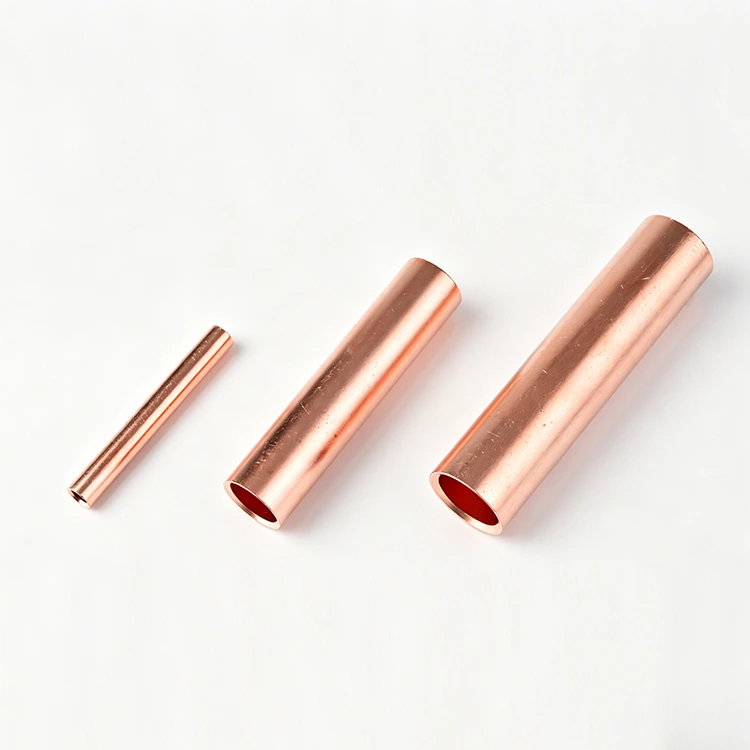

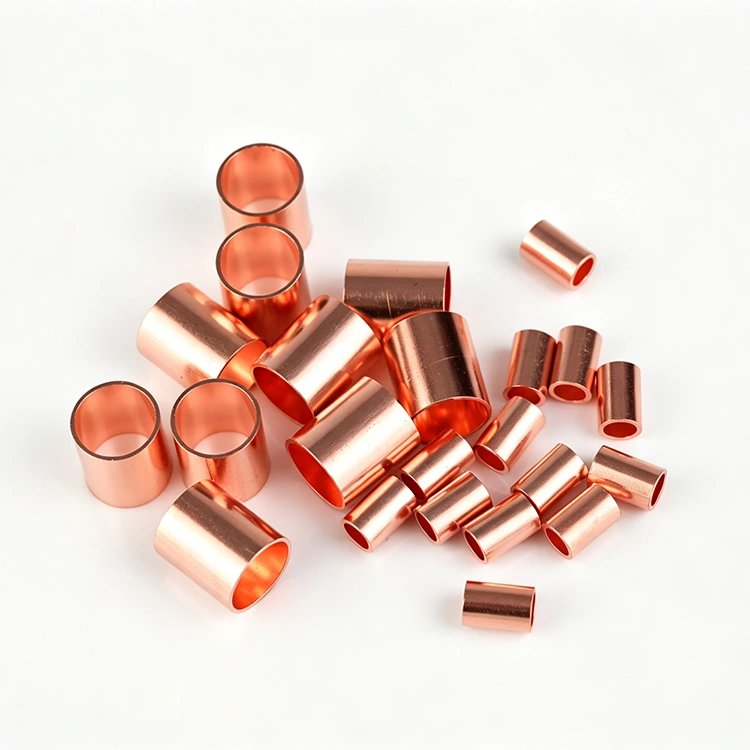

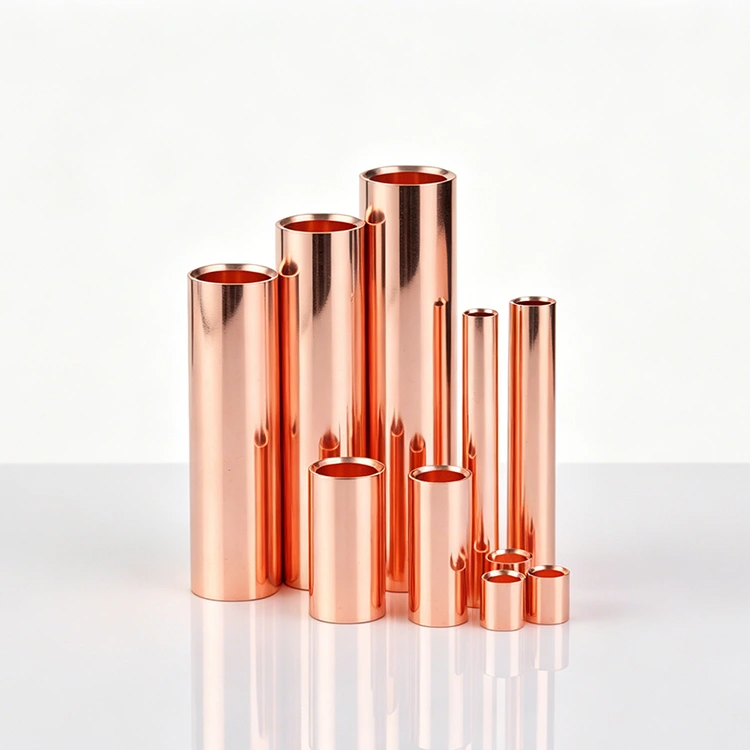

Miedziany terminal doczołowy

Kup wysokiej jakości miedzianą końcówkę stykową z fabryki Zenko w Chinach. Są to złącza stykowe z miedzi klasy morskiej, wykonane z miedzi o wysokiej czystości, poddane profesjonalnej obróbce przeciwutleniającej. Charakteryzują się doskonałą odpornością na wilgoć i mgłę solną, doskonale nadają się do zastosowań w morskich szafach rozdzielczych i systemach sieci elektroenergetycznych. Zgodne ze standardami branży energetycznej, końcówki utrzymują stabilną wydajność styków bez luzowania po zaciśnięciu i generują niską moc cieplną, zapewniając bezpieczne, stabilne i niezawodne połączenia obwodów.

Przegląd produktu

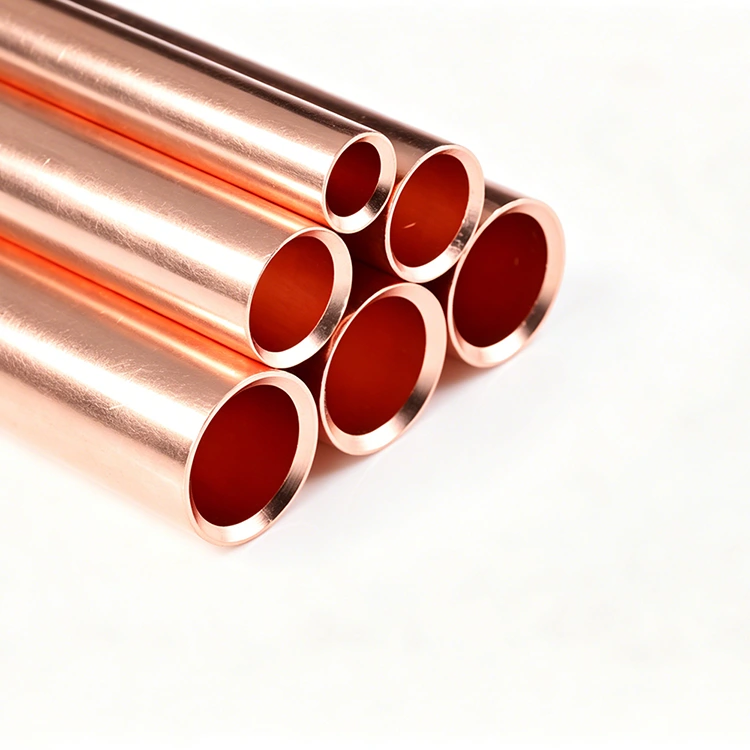

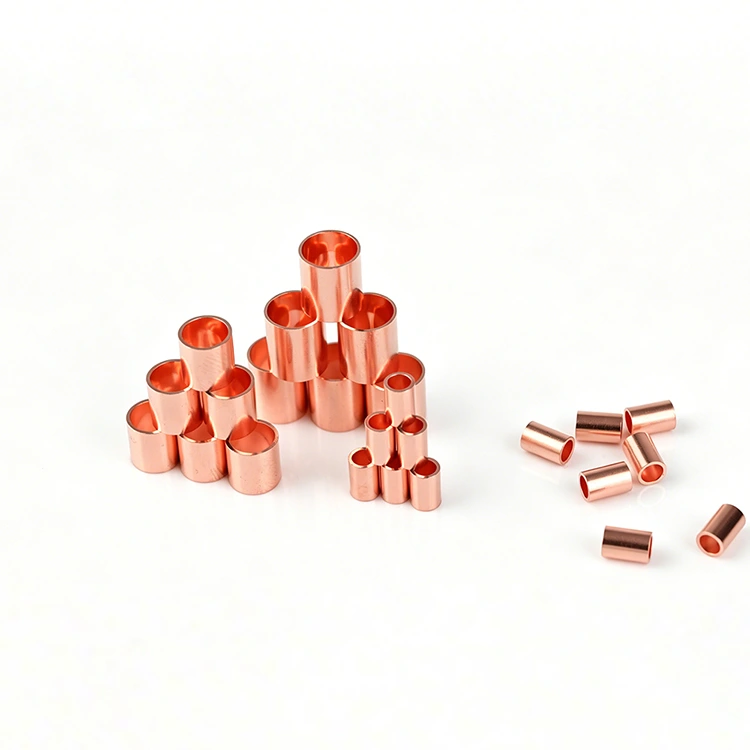

Miedziane końcówki doczołowe Zenko to wysokowydajne, wytrzymałe złącza elektryczne, specjalnie zaprojektowane do bezpiecznego i niezawodnego łączenia przewodów w środowiskach przemysłowych i morskich. Wykonane z czerwonej miedzi o wysokiej czystości, poddanej profesjonalnej pasywacji antyoksydacyjnej, z pogrubionymi ściankami rur, dobrą odpornością na ciśnienie i doskonałą przewodnością elektryczną. Miedziane końcówki doczołowe Szeroko stosowane w szafach rozdzielczych, silnikach, panelach sterowania, morskich systemach elektrycznych i energetyce.

Kluczowe funkcje

● Wykonane w 99,9% z czerwonej miedzi o wysokiej czystości, charakteryzującej się niskim nagrzewaniem i wysoką przewodnością

● Pogrubiona konstrukcja bezszwowej rurki, odporność na wysokie ciśnienie i duża wytrzymałość na rozciąganie

● Ściana wewnętrzna pozbawiona zadziorów, brak uszkodzeń rdzenia drutu podczas wkładania

● Połączenie zaciskane na zimno, bez konieczności spawania, łatwy i szybki montaż

● Odporny na utlenianie i mgłę solną, odpowiedni do trudnych warunków morskich

● Wyprodukowane ściśle według międzynarodowych standardów branży elektrycznej

Parametry techniczne

● Materiał: czerwona miedź T2 o wysokiej czystości

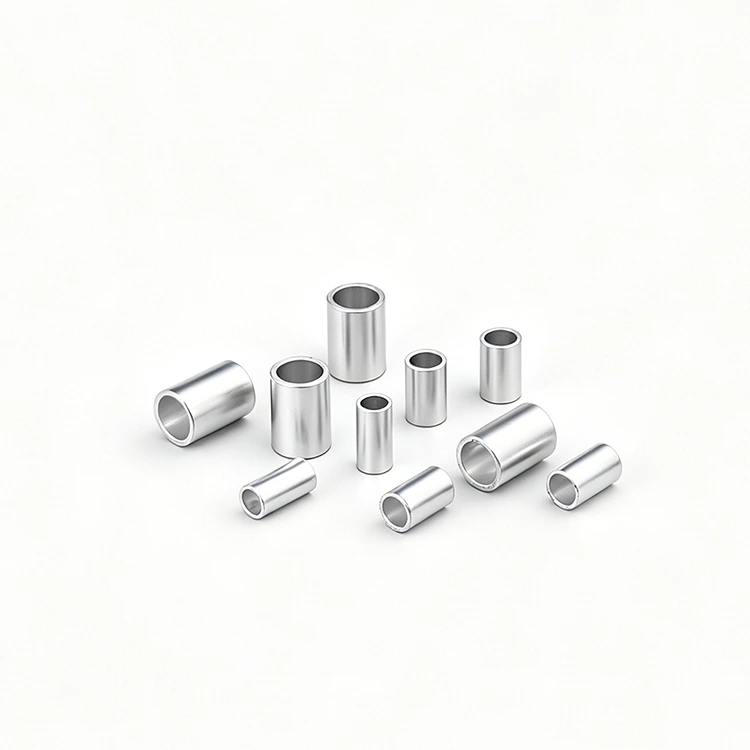

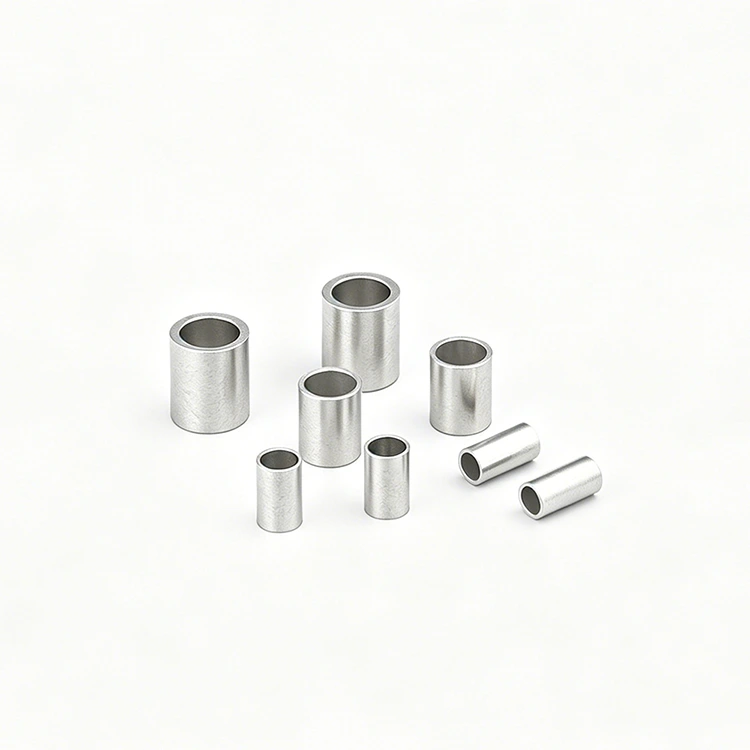

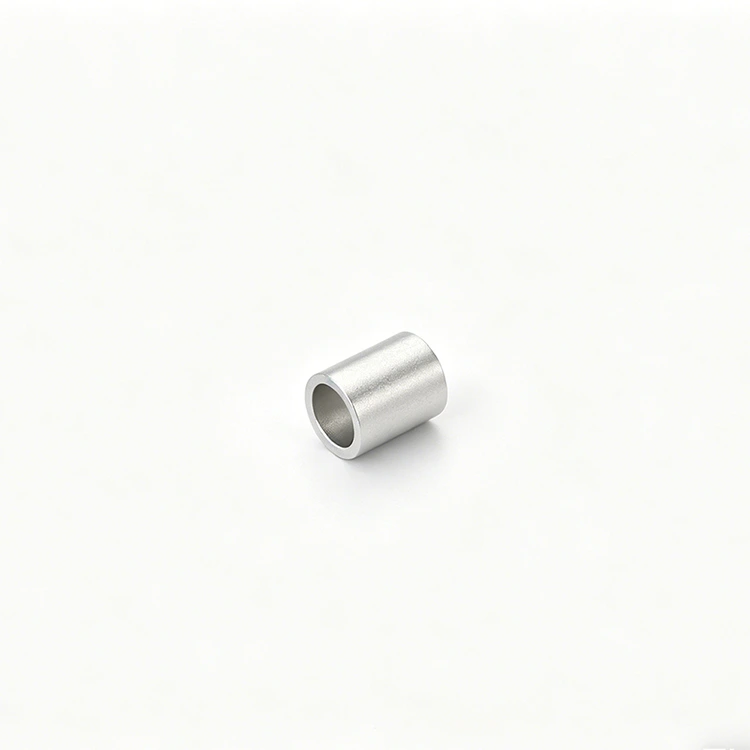

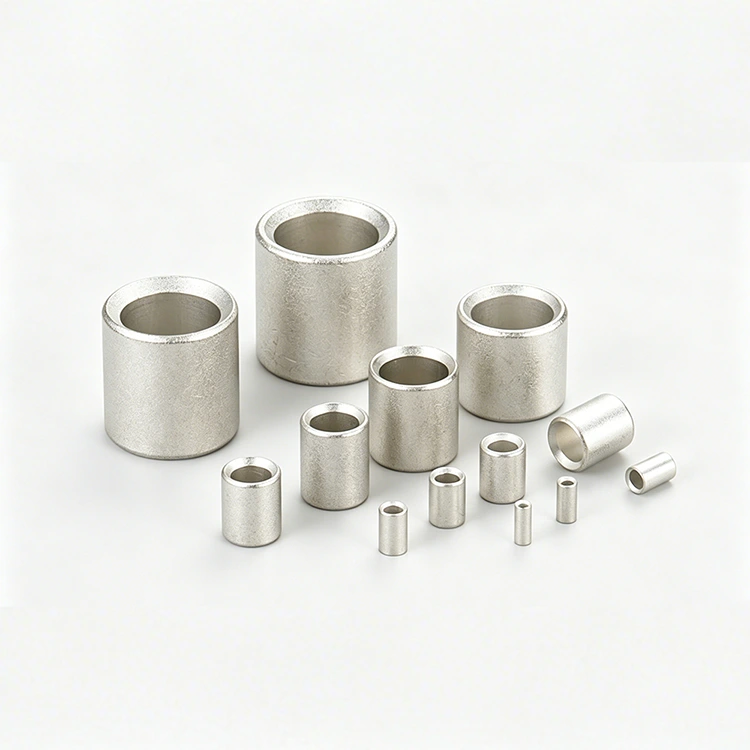

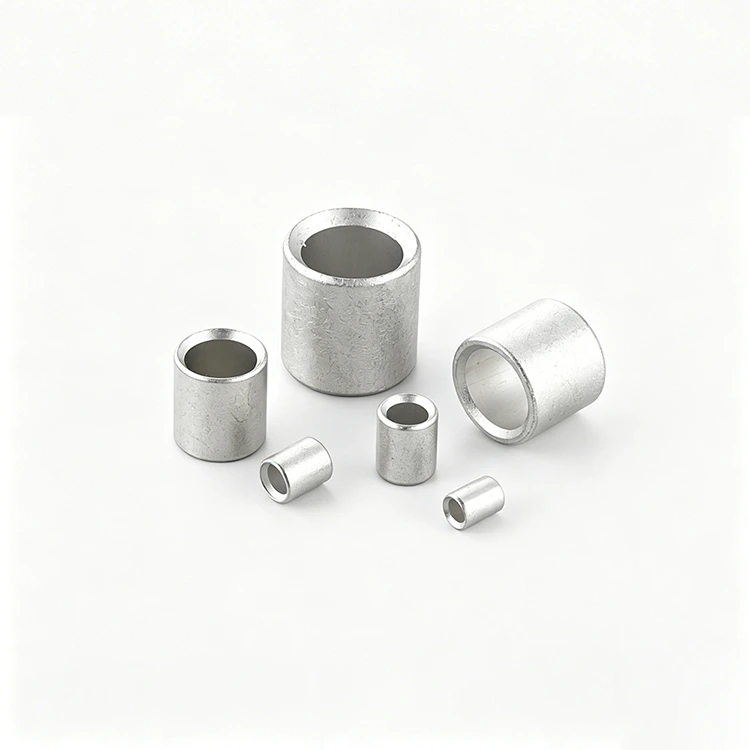

● Obróbka powierzchniowa: cynowana / opcjonalnie goła miedź

● Typ połączenia: Zaciskanie na zimno

● Przekrój drutu: AWG22-AWG4, dostępny na zamówienie

● Temperatura pracy: -40 ℃ ~ +125 ℃

● Odporność na mgłę solną: ≥48 godzin

● Wytrzymywane napięcie: ≥2kV AC

Zakres zastosowania

● Okrętowa szafa rozdzielcza i instalacja elektryczna statku

● Silniki przemysłowe, generatory i panel sterowania

● Szafa rozdzielcza zasilania, szafa sterownicza, sprzęt automatyki

● Energia słoneczna, energia wiatrowa, nowy system energetyczny

● Projekt ciężkiego okablowania przemysłowego i sieci energetycznej

● Sterowanie automatyką i urządzenia elektryczne maszyn

Instrukcje instalacji

1. Zdjąć izolację przewodu na odpowiednią długość, tak aby rdzeń przewodu był kompletny.

2. Włóż przewód całkowicie do zacisku.

3. Użyj profesjonalnego narzędzia do zaciskania, aby mocno zacisnąć.

4. Pociągnij lekko drut, aby sprawdzić jego twardość.

5. Do izolacji i zabezpieczenia przed korozją użyj rurki termokurczliwej.

Zapewnienie jakości

Całkowicie miedziane końcówki doczołowe fabryki Zenko przechodzą test surowca, test mgły solnej, test wysokiego napięcia, test wytrzymałości na rozciąganie i kontrolę wymiarową. Stabilna jakość, niezawodne działanie, fabryka Zenko obsługuje masową sprzedaż hurtową i dostosowywanie.

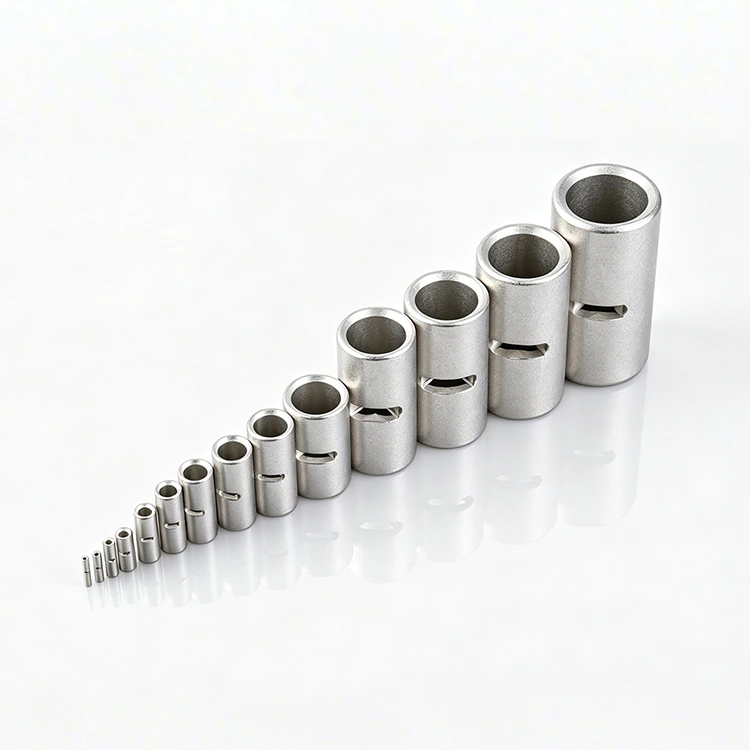

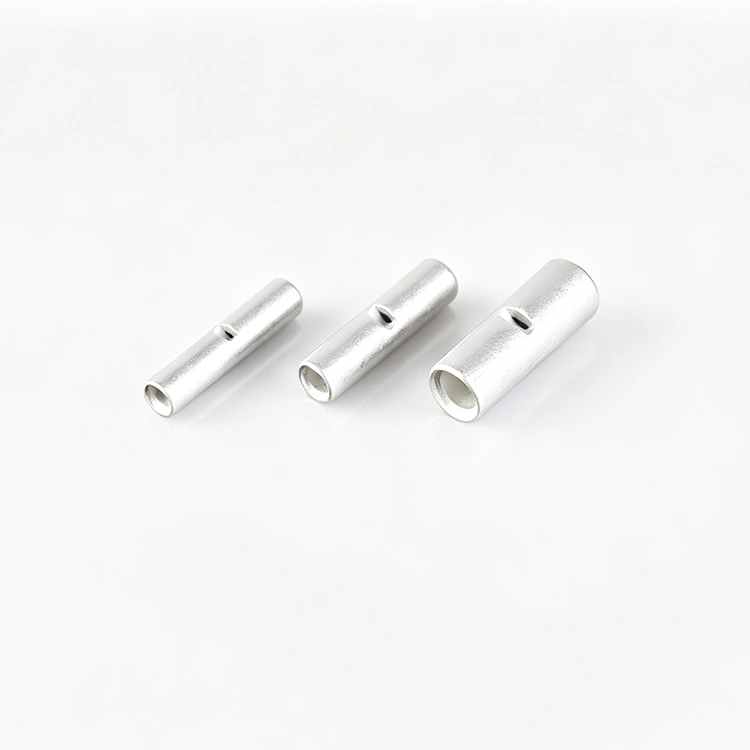

Nieizolowane złącze stykowe (rozmiary można dostosować)
Materiał: czerwona miedź (C1100/C1220)
NR POZYCJI	Wymiar (mm)				Rozmiar kabla
	L	D	d1	t	mm2	A.W.G
BN1,25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3,5T	15	5	3	0.95	2,5-4	14-12
BN5,5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
