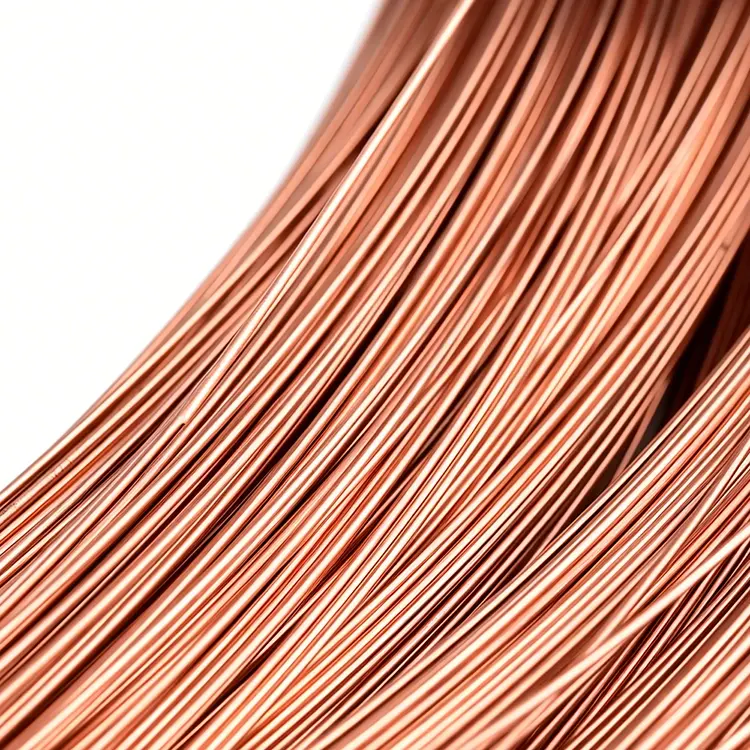

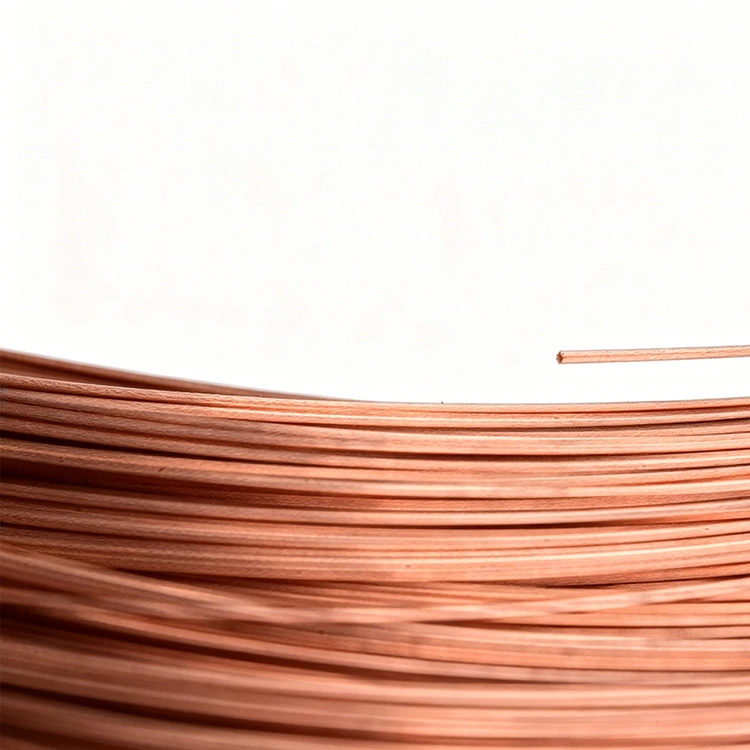

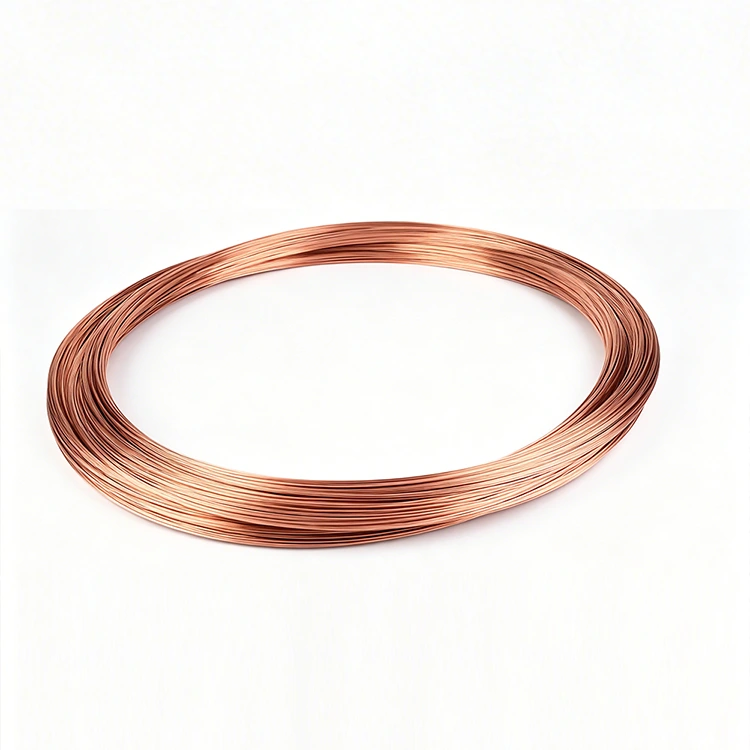

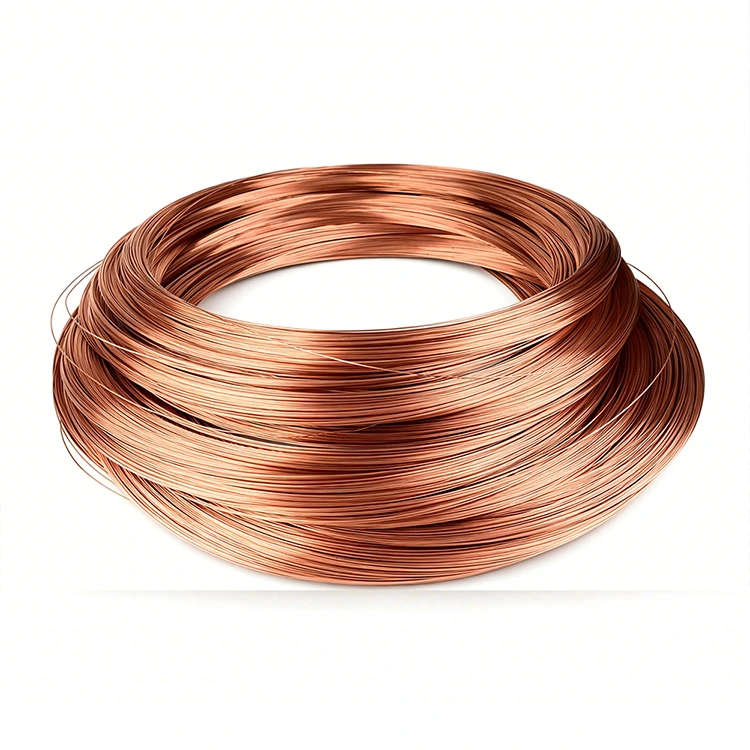

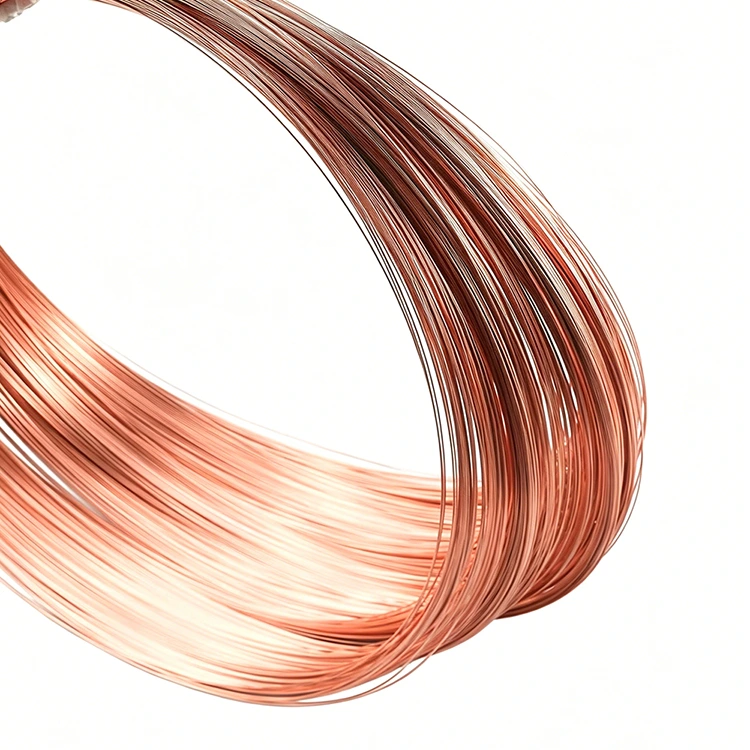

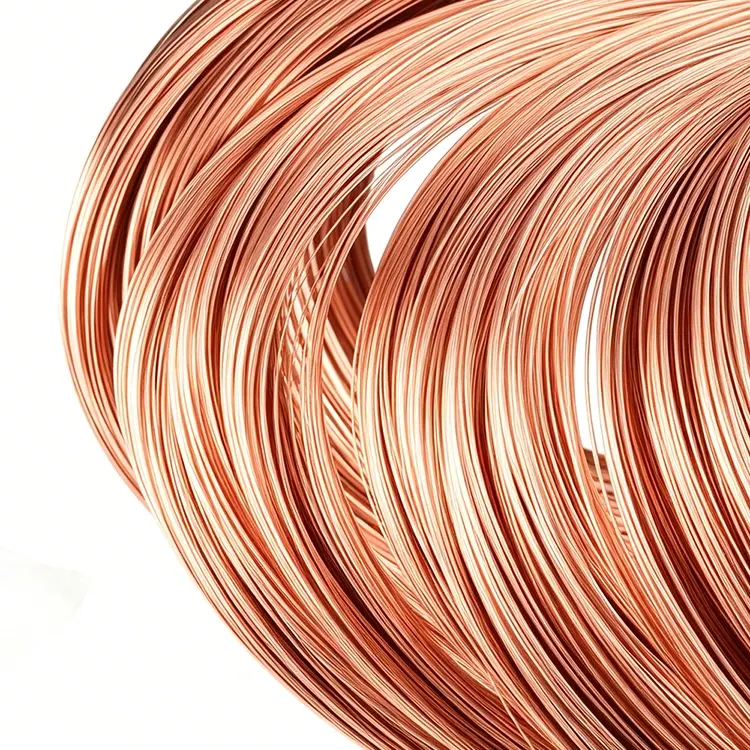

Cienkościenna cewka z czerwonej miedzi
Cienkościenna cewka Zenko z czerwonej miedzi, produkowana w Chinach, zapewnia taką samą wysoką przewodność cieplną i elektryczną jak miedź o standardowych ściankach, przy zmniejszeniu masy do 40% i oszczędności materiału o 25%. Dzięki grubości ścianek wynoszącej zaledwie 0,1 mm nasze cienkościenne wężownice są przeznaczone do zastosowań o ograniczonej przestrzeni i wrażliwych na wagę, w tym do zastosowań w systemach HVAC i R, samochodowych wymiennikach ciepła, chłodzeniu elektroniki i zarządzaniu ciepłem w przemyśle lotniczym. Precyzyjna produkcja zapewnia stałą grubość ścianki na całej długości cewki, utrzymując integralność ciśnienia, jednocześnie maksymalizując wydajność wymiany ciepła.
Jako profesjonalny producent w Chinach, Zenko chciałby zapewnić Państwu wysokiej jakości cienkościenną rurę zwojową z czerwonej miedzi. Zapraszamy do skontaktowania się z nami i uzyskania wyceny już teraz!
Co to jest cienkościenna rura z czerwonej miedzi?
Cienkościenna rura z czerwonej miedzi odnosi się do rur miedzianych o grubości ścianek znacznie cieńszych niż standardowe gatunki dostępne na rynku — zwykle od 0,1 mm do 0,5 mm w porównaniu z 0,5 mm do 2,0 mm w przypadku ścianek standardowych. Zmniejszona grubość ścianek bezpośrednio przekłada się na niższą wagę, mniejsze zużycie materiału i lepsze przenoszenie ciepła (cieńsze ścianki zmniejszają opór cieplny). Cienkościenne cewki Zenko z czerwonej miedzi są precyzyjnie ciągnione, aby zachować jednolitą grubość ścianki na całej długości cewki, zapewniając niezawodne działanie w zastosowaniach związanych z cyklami ciśnieniowymi i termicznymi.
Zalety konstrukcji cienkościennych
● Redukcja masy: Do 40% lżejsza niż wężownice o standardowych ściankach o tej samej średnicy zewnętrznej. Niezbędne w przypadku sprzętu motoryzacyjnego, lotniczego i przenośnego, gdzie liczy się każdy gram.
●Oszczędność materiału: Do 25% mniej miedzi na cewkę. Zmniejsza koszty materiałów i wpływ na środowisko przy jednoczesnym zachowaniu wydajności.
● Lepsze przenoszenie ciepła: Cieńsze ścianki zmniejszają opór cieplny, umożliwiając szybszą wymianę ciepła pomiędzy płynem wewnątrz a otoczeniem na zewnątrz. Idealny do wysokowydajnych wymienników ciepła.
●Mniejszy promień zgięcia: Wężownice cienkościenne można zginać do mniejszych promieni bez marszczenia i zapadania się, co pozwala na kompaktowe konstrukcje wymienników ciepła i wężownic.
●Szybsza reakcja termiczna: Mniejsza masa termiczna oznacza, że wężownica nagrzewa się i schładza szybciej, co poprawia kontrolę procesu i efektywność energetyczną.
Aplikacje produktów
●HVAC&R: Wężownice skraplacza, wężownice parownika, wymienniki ciepła agregatów chłodniczych — cienkie ścianki poprawiają efektywność wymiany ciepła i zmniejszają masę urządzenia.
●Samochodowe wymienniki ciepła: wężownice chłodnic, rdzenie nagrzewnic, płyty chłodzące akumulatory pojazdów elektrycznych — oszczędność masy bezpośrednio poprawia oszczędność paliwa lub zasięg pojazdów elektrycznych.
●Chłodzenie elektroniki: wężownice chłodzące szafy serwerowe, płyty chłodzące elektroniki mocy — kompaktowa konstrukcja możliwa dzięki cienkościennym wężownicom o małym promieniu zgięcia.
●Przemysł lotniczy i obronny: systemy kontroli środowiska statku powietrznego, chłodzenie awioniki — zmniejszenie masy ma kluczowe znaczenie dla misji.
●Urządzenia: Wężownice chłodzące lodówki, parowniki zamrażarek, skraplacze chłodziarek do wina — cienkościenne umożliwiają cichsze i bardziej kompaktowe konstrukcje.
Rozważania dotyczące wartości ciśnienia
Wężownice cienkościenne mają obniżone ciśnienie znamionowe w porównaniu z rurami o standardowych ściankach. Zenko dostarcza raporty z testów ciśnienia hydrostatycznego dla każdej specyfikacji cienkościennych cewek. Do zastosowań wysokociśnieniowych zalecamy:
●Określenie nieco większej średnicy zewnętrznej przy cienkiej ściance, aby odzyskać ciśnienie znamionowe
●Wykorzystywanie konstrukcji zwiniętych (zamiast odcinków prostych) w celu rozłożenia naprężeń
●Konsultacja z inżynierią Zenko w zakresie obliczeń ciśnienia znamionowego
Wsparcie inżynieryjne
Zenko zapewnia symulację wydajności cieplnej, obliczanie spadku ciśnienia i optymalizację promienia zgięcia dla projektów cienkościennych cewek miedzianych. Dostępne są bezpłatne próbki do sprawdzenia dopasowania i wydajności.
Zenko cienkościenna rura z czerwonej miedzi — mniejsza waga, ta sama wydajność, lepsza wydajność.
| Nieizolowane złącze stykowe (rozmiary można dostosować) | |||||
| Materiał: czerwona miedź (C1100/C1220/C1010) | |||||
| Wymiar (mm) |
 |
||||
| D(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T (mm) | 0,1-5 | ||||
| Uszczelka | 25 kg/rolka, 50 kg/rolka | ||||
| Twardość i stan | T (HV90-110) | ||||
| Uwaga: | Przyjmuj niestandardowe zamówienia o dowolnym rozmiarze | ||||
| Specyfikacja | D (mm) | d1 (mm) | T (mm) |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
